Назначение

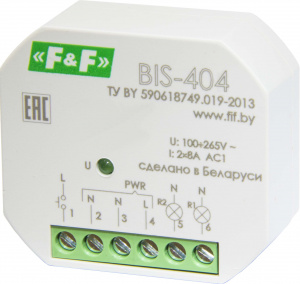

Реле импульсное BIS-404 предназначено для управления двумя группами освещения или другой нагрузки из нескольких мест.
Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе).
Принцип работы
Реле импульсное BIS-404 имеет два исполнительных реле и может работать в 2-х режимах.Определение режима работы происходит автоматически при подключении питания: если после подачи напряжения питания по истечении 5 секунд на клемме 1 напряжение отсутствует, то включается режим 1.
Режим 1 - 3-х проводное подключение, с входом управления. Применяется для управления 2-мя нагрузками из нескольких мест параллельно соединенными выключателями кнопочного типа. Управление состоянием исполнительных реле осуществляется нажатием в определенной последовательности на кнопочный выключатель.
Режим 2 - 2-х проводное подключение, с управлением по линии питания. Применяется там, где имеется 2-х проводная линия питания и нет возможности прокладки дополнительного провода (сделана проводка под одноклавишный выключатель, а надо управлять люстрой с 2-мя группами ламп и т. п.). Управление состоянием исполнительных реле осуществляется прерыванием напряжения питания на отрезки времени не более 0,5 секунды:
- при подаче питания включается реле 1;
- при подаче, отключении и включении питания через временные отрезки не более 0,5 секунды включаются оба реле;
- при подаче, отключении, включении, отключении и включении через временные отрезки не более 0,5 секунды включается реле 2.
Реле бистабильные предназначены для включения/выключения нагрузки из нескольких мест при помощи параллельно соединенных кнопок.
Реле имеют две секции и позволяют с соответствующей последовательностью управлять двумя нагрузками.
Управление состоянием реле осуществляется по двухпроводной линии путем нажатия любой кнопки.
Напряжение питания 220V/50Hz
Напряжение питания 24V AC/DC
Габаритные размеры 55х55х13 мм
Максимальный ток нагрузки 10(2)А
Ток управления 0,5- 1мА
Задержка включения 0,1-0,2 сек.
Монтаж В монтажной коробке
