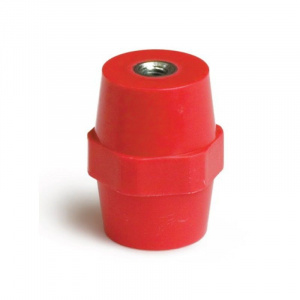

изолятор sm51 силовой шинный иэк

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики
Номин раб напряжение:    1000 В
Выдерж напряж грозового импульса:    15.0 кВ
Механ разрушающая сила на изгиб:    20 кН
Механ разрушающий крутящий момент:    0.8 кНм
Вес:    88 г
Наибольший наружн диаметр:    36 мм
Наименьший наружн диаметр:    30 мм
Длина резьбы:    12 мм
Метрический размер резьбы - М:    8 мм
Температура эксплуатации:    -40...+60 °C
Кол-во болтов на изолятор:    1 шт
Цвет:    Красный
Материал:    Полимерный материал
Вид или марка материала:    Полиамид усиленный стекловолокном
Тип конструкции:    Изолятор SM
Резьба крепления М15
Тип изделия Изолятор
Номинальное напряжение, В 1000
Высота, мм 51
Длина, мм 36
Ширина, мм 36
