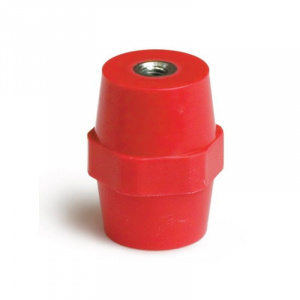

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Технические характеристики
Тип конструкции: Изолятор SM
Номин раб напряжение: 1000 В
Выдерж напряж грозового импульса: 25.0 кВ
Механ разрушающая сила на изгиб: 30 кН
Механ разрушающий крутящий момент: 0.8 кНм
Наибольший наружн диаметр: 50 мм
Наименьший наружн диаметр: 36 мм
Длина резьбы: 16 мм
Метрический размер резьбы - М: 10 мм
Температура эксплуатации: -40...+60 °C
Кол-во болтов на изолятор: 1 шт
Высота: 76.0 мм
Цвет: Красный
Материал: Полимерный материал
Вид или марка материала: Полиамид усиленный стекловолокном
