ограничитель перенапряжения узип ovr h t2-t3 20-275 c qs картридж (2ctb803876r1300)

Устройства защиты от импульсных перенапряжений (УЗИП) предназначены для  защиты электрического и электронного оборудования от импульсных скачков
перенапряжения (грозовых и коммутационных) и выполняют две основных задачи:
· Ограничивают импульсное перенапряжение до необходимого уровня.
· Отводят импульсный ток на землю.
Выпускаются УЗИП следующих  типов:

УЗИП Тип 1 предназначены для защиты при прямом попадании молнии в защищаемое здание и обеспечивают замыкание на землю импульсов тока высокого напряжения при сохранении
эквипотенциальности заземления. Ими рекомендуется оснащать установки, для  которых существует опасность прямого попадания молнии (т.е. оборудованные системами молниезащиты или
соединенные с воздушными линиями электропередачи). Данные УЗИП должны устанавливаться на вводе в здание в одном распределительном щите.

УЗИПТип 2 разработаны для защиты от импульсных перенапряжений, вызванных удаленными ударами молнии  и от коммутационных перенапряжений. Они не предназначены для
защиты от прямого попадания молнии,  как устройства Тип 1, но по сравнению с  ними обеспечивают меньший уровень  защитного напряжения. УЗИП Тип 2  рекомендуется устанавливать на вводе
электроустановок, для которых не существует опасности прямого попадания  молнии или использовать как вторую  ступень защиты, устанавливая после  устройств Тип 1.
УЗИП Тип 2 могут быть установлены как в ГРЩ , так и  распределительных щитах.
УЗИП Тип 2 имеют особенно низкое значение параметра Up,   соответствующее перенапряжению, которое способно выдержать чувствительное электронное оборудование.
Если расстояние до защищаемого оборудования более 10м, требуется установить еще одну ступень защиты OVR T2-T3.

УЗИП Тип 1+2 устройства Тип 1 объединены с устройствами Тип 2. Таким образом, достигается защита от импульсных перенапряжений при прямом ударе молнии, а также обеспечивается
низкий уровень защитного напряжения,  необходимый для защиты большей части электрического и электронного оборудования.
Все устройства защиты от перенапряжений соответствуют международному
стандарту IEC 61643-1 и стандарту
ЕС EN 61643-11.

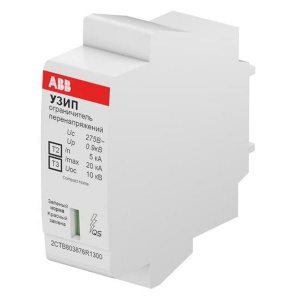

Ограничитель перенапряжения OVR H T2-T3 20-275 C QS картридж
Артикул    2CTB803876R1300
Производитель    ABB
Страна    Франция
Наименование    УЗИП OVR H T2-T3 20-275 C QS картридж
Тип изделия    Ограничитель импульсных перенапряжений
Номинальный разрядный ток In, кА    2
Защитное напряжение, В    900
Способ монтажа    DIN-рейка
Степень защиты    IP20
Ширина, мм    180
Высота, мм    600
Глубина, мм    550
Масса, кг    0.1
Количество защищенных полюсов    картридж P
Монтаж на DIN-рейку
Режим защиты: общий и дифференциальный
Дизайн Pro M compact
Картриджная система (P)
Резервная защита: предохранитель до 125 A
